詳細說明：
衷心感謝您選購本公司壓差變送器，燁立是專業生產差壓變送器廠家，而且差壓變送器價格優惠，量大從優！WMB3351系列智能可調差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。
一、工作原理簡介
壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。
二、WMB3351差壓變送器技術參數：
WMB3351數字化·智能壓力/差壓/絕壓變送器
◆性能參數：精度±0.075%~±0.5%
◆量程比：100：1
◆負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）
◆壓力測量范圍：-100KPa ~ 40MPa（可按需定制）
◆隔離膜片：316L不銹鋼、哈氏合金、蒙乃爾、但及重金屬膜片
三、WMB3351系列差壓變送器的特點：
S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面可以完成比按鍵操作更多的功能。壓差變送器接專用Hart模塊可以實現數字信號遠傳，或構建Hart工業局域網。信號轉換、信號采集與處理及電流輸出控制采用了一體化設計，使結構更加緊湊可靠。
四、性能指標
◆使用條件：總體防護性能符合：IP67（相關參數）
◆電源電壓：12V~45VDC本安防爆型產品須由相應的安全柵供電（標準為24VDC，無負載可工作于12VDC，帶液晶表頭不低于16VDC）。
◆信號輸出：4-20mA+Hart
◆產品使用環境：
使用溫度：-25℃~+85℃
貯藏溫度：-40℃~+104℃
濕度：0～90%
◆防爆型產品使用環境條件：
溫度：-25℃~40℃
相對濕度：5%~95%
大氣壓力：86~106KPa
◆本安型產外配安全柵參數：Uo≤28VDC、lo≤30mA、Po≤0.84W
性能參數
|
量程范圍 |
負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）
壓力測量范圍：-100KPa ~ 40MPa（可按需定制） |
壓力類型 |
表壓、差壓 |
|
供電輸出 |
4~20mA、4~20mA+HART協議（10.5V~36V，一般24V） |
精度 |
±0.075%FS；±0.1%FS；±0.5%FS |
|
零點溫漂 |
±0.25%FS/55℃ |
滿量程溫度影響 |
±0.5%FS/55℃ |
|
環境溫度 |
-30℃~80℃；帶液晶表頭-30℃~70℃ |
介質溫度 |
-40℃~104℃ |
|
儲存溫度 |
-40℃~85℃ |
絕緣電阻 |
≥100M Q/500VDC |
|
（200MQ/250VDC） |
|
防護等級 |
IP65 |
隔爆等級 |
Exd II BT6 Gb |
|
靜壓范圍 |
16MPa、25MPa、40MPa |
zui大過載 |
16MPa |
|
長期穩定性 |
±0.2%FS/年 |
膜片材質 |
316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品） |
|
排氣/排液閥 |
316不銹鋼 |
O型圈 |
丁腈橡膠（與測量介質接觸） |
|
灌充液 |
硅油 |
法蘭和夾塊 |
304不銹鋼 |
|
殼體材料 |
壓鑄鋁環氧樹脂涂層 |
電氣接口 |
M20×1.5內、NPT1/2內 |
|
工藝接口 |
M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管 |
重量 |
3.5kg（不包含選件） |
|
NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female） |
|
G1/2（Male）帶焊管、G1/4（Male） |

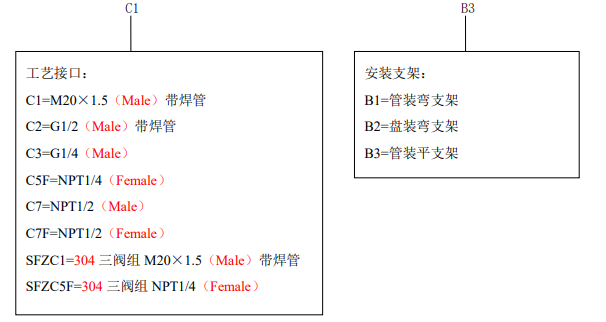

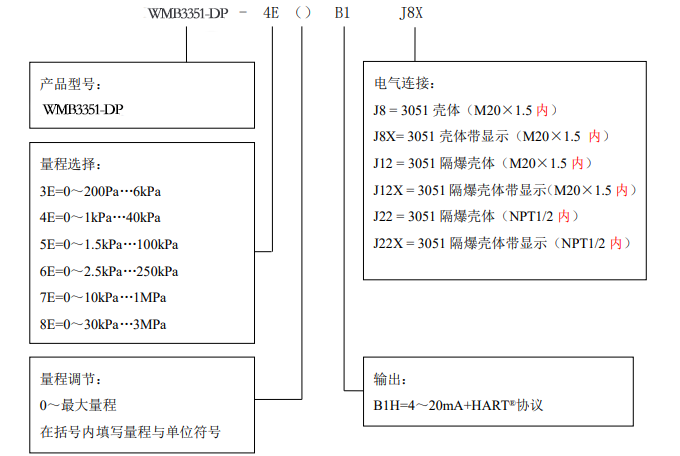

產品選型：
舉例：WMB3351S-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器產品型號：WMB3351S-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。
