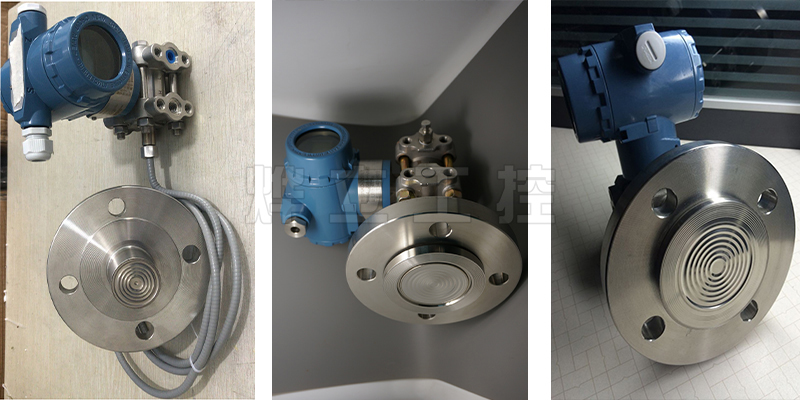

名稱：WMB3351單法蘭側裝壓力/液位變送器
市場一部：0571-28812826
市場二部：0571-28115181
市場三部：0571-28992602
瀏覽次數： 次
天貓購買
阿里巴巴采購
0571-86695413
詳細說明：
衷心感謝您選購本公司差壓變送器，燁立是專業生產智能差壓變送器廠家，而且差壓變送器價格優惠，差壓變送器多少錢請聯系客服報價，量大從優！WMB3351單法蘭側裝差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。
一、工作原理簡介
壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。
二、WMB3351差壓變送器技術參數：
◆液位測量精度達±0.075%~±0.5%
◆測量范圍：500mmH20至250000mmH20
◆平膜式、插入式及法蘭規格可選
◆可選灌充液，滿足不同場合測試
◆接液材質：316L不銹鋼、哈氏合金、蒙乃爾、擔及重金屬膜片可選
三、WMB3351差壓變送器的特點：
壓差變送器核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了差壓變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。強大的界面功能無需手操器保證了良好的交互性。
性能參數
|
量程范圍 |
負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）
壓力測量范圍：-100KPa ~ 40MPa（可按需定制） |
壓力類型 |
表壓、差壓 |
|
供電輸出 |
4~20mA、4~20mA+HART協議（10.5V~36V，一般24V） |
精度 |
±0.075%FS；±0.1%FS；±0.5%FS |
|
零點溫漂 |
±0.25%FS/55℃ |
滿量程溫度影響 |
±0.5%FS/55℃ |
|
環境溫度 |
-30℃~80℃；帶液晶表頭-30℃~70℃ |
介質溫度 |
-40℃~104℃ |
|
儲存溫度 |
-40℃~85℃ |
絕緣電阻 |
≥100M Q/500VDC |
|
（200MQ/250VDC） |
|
防護等級 |
IP65 |
隔爆等級 |
Exd II BT6 Gb |
|
靜壓范圍 |
16MPa、25MPa、40MPa |
zui大過載 |
16MPa |
|
長期穩定性 |
±0.2%FS/年 |
膜片材質 |
316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品） |
|
排氣/排液閥 |
316不銹鋼 |
O型圈 |
丁腈橡膠（與測量介質接觸） |
|
灌充液 |
硅油 |
法蘭和夾塊 |
304不銹鋼 |
|
殼體材料 |
壓鑄鋁環氧樹脂涂層 |
電氣接口 |
M20×1.5內、NPT1/2內 |
|
工藝接口 |
M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管 |
重量 |
3.5kg（不包含選件） |
|
NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female） |
|
G1/2（Male）帶焊管、G1/4（Male） |
產品選型：
舉例：WMB3351S-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器產品型號：WMB3351S-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。
四、性能指標
◆性能規格：
（參考條件：無遷移狀態，硅油灌充液，316L隔離膜片）
輸出信號：4~20mADC
傳輸形式：二線制
◆精度：
線性輸出：士0.075~士0.1%（對量程比為1：1）包括線性、變差、重復性的綜合誤差。
開方輸出：在輸出壓力為4~100%時，為士（0.2%的標定量程+0.05%的上限）。
◆穩定性：
對于DP量程代號3、4、5.為zui高量程的士0.2%，對于其他的量程代號，為zui高量程的士0.25%
◆濕度：0~100%相對濕度
◆啟動時間：在zui小阻尼時，zui多2秒鐘
◆容積吸取量：小于0.16cm3
◆阻尼：電氣阻尼為0~32秒
此外，差壓變送器敏感元件還有0.2秒的恒定阻尼時間（量程3為0.4秒）
◆靜壓影響（DP變送器）零點誤差：對于14MPa為zui高量程的士0.25%，對于量程代號3為zui高量程的士0.5%，通過零點調整可以得到校正。
量程誤差：每6MPa可校正到輸入讀數的士0.25%，或?qū)τ诹砍檀?hào)3，為土0.5%，這種誤差在安裝前可以調校消除。
◆靜壓影響（HP變送器）零點誤差：對于32MPa為zui高量程的士1.0%，通過零點調整可以得到校正。
◆溫度影響
在zui大量程零點誤差：每56℃為量程的士0.5%。
總的影響包括量程和零點誤差：每56℃為量程士1.0%對于量程范圍編號3，影響量加倍。
在zui小量程零點誤差：每56℃為量程的士3%
總的影響包括量程和零點誤差：每56℃為量程的士3.5%對于量程范圍編號3，影響量加倍。
